Камера заднего вида. Совместимость контактов зеркала с камерой.

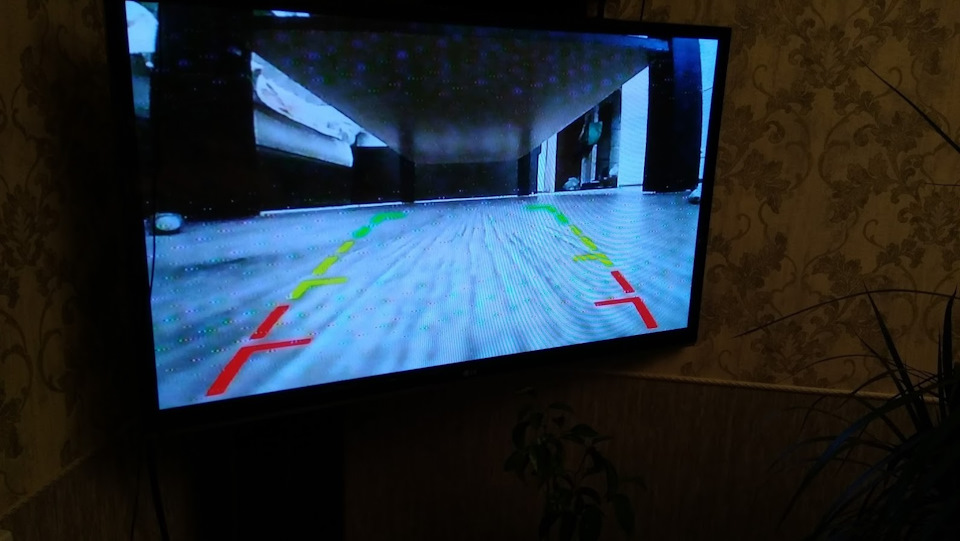

Продавец заверял, что у нее угол обзора 170 градусов. (производители чуть поумнее говорят что это угол обзора по диагонали). В итоге я огорчен:

По причинам искажения расстояния и чуть для большего угла обзора, камеру было решено установить на спойлер.

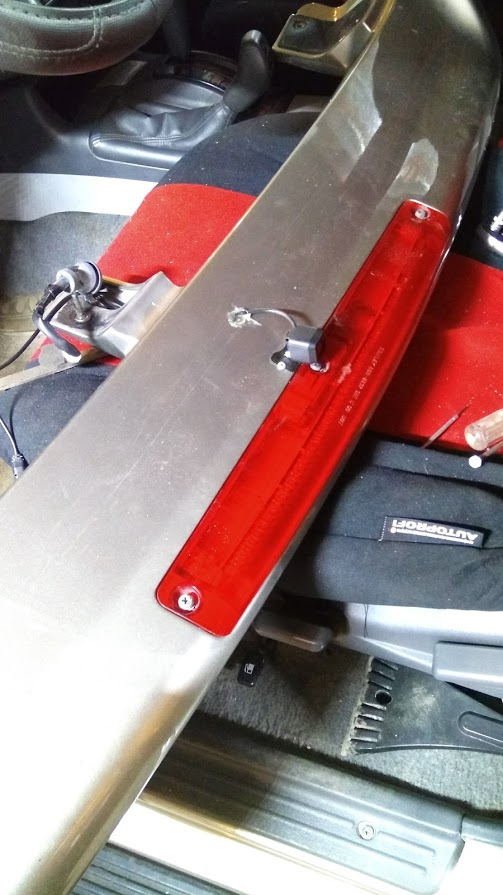

Чтобы снять его необходимо снять пластиковые заглушки (у меня они сильно прилипли, пришлось отверткой помочь) и под ними открутить болты. Открыть пятую дверь и с краев открутить еще по болту. По середине тоже есть крепление, оно сокрыто под наклейкой.

Закрепил камеру, отверстие, сделанное под провод залил просто клеевым пистолетом.

А теперь менее потребительские вопросы — как совместить камеру, предназначенную для обычных дисплеев и магнитол с зеркалом. Обычные штатные камеры у зеркал имеют разъем 2.5 jack и два провода к заднему ходу и минусу акб.
Здесь же камера оканчивается «тюльпаном» — это видео сигнал и питание камеры.

Поэтому был приобретен недостающий элемент.

Еще и продавался только 3 штуками. Продавец заверял, что он подходит для зеркала. Но ничего подобного!

Схема питания провода RCA — 2.5 jack, приобретенного у продавца. Эта схема подходит для нужд GPS.
Найти информацию в интернете не удалось, поэтому методом проб, замеров установлена следующая схема подключения обычной камеры к зеркалу- регистратору!

Но, что самое непонятное, это то, что 2.5 jack купленный в радиотоварах почему-то не подходил, хотя физически отличался совсем незначительно в большую сторону. Поэтому провода были перепаяны на разъем для GPS.

От себя не пожелаю и врагу заниматься подобными процедурами по совместимости.

Распиновка камеры заднего вида

В сегодняшней статье разбираем популярные распиновки камеры заднего вида. Если хорошенько вникните в тему, сможете самостоятельно проложить проводку и подключить гаджет. К слову, тут нет ничего сложного, было бы желание!

Камера заднего вида – это устройство, передающее визуальную картинку обстановки позади автомобиля на дисплей штатного ГУ. Позволяет безопасно маневрировать машиной во время движения реверсом.

Распиновка – это цоколевка, распайка или разводка выводов кабеля. Если проще – это схема, на которую мастер ориентируется при настройке электрического соединения каждого провода устройства.

Другими словами, разводка поясняет, куда подсоединяется каждый контакт разъема или микросхемы, если их несколько, как, например, у камеры заднего вида.

Распайка проводов камеры заднего вида нужна для того, чтобы правильно подвести все токоведущие жилы гаджета к нужным контактам в электрической сети авто.

Виды распиновок

Самый популярный вид распиновки – трехпроводной. Его придерживаются большинство китайских гаджетов, а также простые камеры, не отягощенные дополнительным опционалом.

Также, востребованы распиновки камеры заднего вида с большим числом контактов – на 4, 5 или даже 6 проводов. Они позволяют активировать вспомогательные возможности устройства: инфракрасную подсветку, управление от выключателя заднего движения и т.д.

Самая популярная комбинация разъемов на устройстве: тюльпан для передачи видео и гнездо для подсоединения шнура питания. На последнем часто размещается стабилизатор напряжения.

На 3 контакта

Обычно все производители выдерживают следующий алгоритм окраски проводов по цветам:

Согласно физике, электрический ток течет в замкнутом контуре. Положительный вывод электроэлемента соединяется с компонентом питания (в нашем случае, с огнями заднего хода), а отрицательный – возвращается к массе (камере).

Таким образом, при распиновке камеры заднего вида на 3 провода первые два (питание) подключают к огням заднего хода, а выдеовыход – к монитору в магнитоле (или к зеркалу, зависит от модели устройства).

На 4 контакта

Далее, рассмотрим, куда и что втыкать при распиновке разъема камеры заднего вида на 4 pin.

Как правило, такие устройства идут с коротким кабелем, на конце которого имеется разъем с 4 pin (дырочками). В эти отверстия подсоединяется провод-удлинитель с 4 контактами:

Итак, в разъем с 4 дырочками втыкают удлинитель. Обратите внимание, чуть ниже места соединения разъема с удлинителем, последний разветвляется на:

На 5 контактов (с подсветкой)

Следующая на очереди — распиновка камеры заднего вида 5 pin (разъема на 5 проводов). Она используется в навороченных гаджетах с дополнительными функциями:

Также, некоторые китайские камеры заднего вида имеют распиновку на 5 проводов не для дополнительных фишек, а для активации связи между прибором и штатной автомагнитолой или сторонним дисплеем. Внимательно изучайте инструкцию по применению устройства.

Итак, при распиновке разъема камеры заднего вида на 5 пин, первые 3 контакта, стандартно, идут: 2 провода на питание от огней ЗХ и 1 на видеовыход. Еще 2 – это «-» и «+» дополнительной опции.

Куда подключать последнюю – решать вам. Можно, как и само устройство, к лампам обратного хода или к габаритным огням. В последнем случае, днем картинка с изображением будет цветной, а ночью – черно-белой. Но ИК-подсветка в темное время суток будет пахать постоянно. А при первом варианте видео всегда будет в формате ч/б, но подсветка станет включаться только при переводе коробки в режим езды реверсом. Налицо – экономия ресурса ИК-светодиодов. Словом, оценивайте плюсы и минусы на свое усмотрение.

Как видите, бояться распиновки проводов камеры заднего вида с подсветкой не стоит. Все просто, подчинено общей логике. Аналогично все обстоит и с 6-контактной разводкой.

На 6 контактов

Представляет собой сумму всех приведенных выше распиновок.

Итак, при такой распиновке проводки раскидывают следующим образом:

Ну вот и все! Если хорошенько вникнуть, можно с легкостью понять распиновку штекера даже китайской камеры заднего вида. Верьте в себя! Желаем удачи!

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Распиновка тюльпана камеры заднего вида на 3-5 проводов для легковых и грузовых авто

Камеры заднего вида, устанавливаемые на легковых и грузовых машинах, отличаются разными способами подключения. Для присоединения этих аксессуаров к магнитоле или монитору применяются разные виды распиновок камеры заднего вида на 4 провода (а также на 3, 5 и 6 штырьков в разъеме).

Распиновка на 3 провода

Такой способ сейчас наиболее распространен. Трехпроводное подключение предусматривает подачу питания на модуль видеокамеры, а также снятие сигнала изображения и его подачу на устройство отображения. Также используются распиновки с большим числом контактов.

Это позволяет задействовать дополнительные возможности, например, инфракрасную подсветку для съемки в темноте и управление от выключателя заднего хода или реле. В последнем случае можно подключить 2 камеры и управлять ими поочередно. Стоит учитывать, что роль третьего провода может играть экранная оболочка видеокабеля.

Автомобильные камеры могут оснащаться разными разъемами в зависимости от производителя. Наиболее распространенная комбинация — тюльпан для видеосигнала и стандартное гнездо для подачи питания. В шнур нередко встраивается стабилизатор напряжения. Производители китайских автомобильных медиакомплексов, рассчитанных на использование камеры вида для авто, комплектуют ее фирменными фишками. На них могут располагаться от 3 до 6 контактов. Роль минусового пина может играть наружная металлическая часть разъемов.

При использовании одинаковых фишек может применяться разная распиновка, когда провода одинакового назначения подсоединяются к разным штырькам. Перед покупкой камеры и монитора необходимо убедиться в том, что конфигурация разъемов совпадает. Иначе система может работать неправильно или выйти из строя.

На 3 провода

Первый провод — это выход композитного видеосигнала на монитор, расположенный в автозеркале или магнитоле. По второму проводнику красного цвета подается питание от бортовой сети через стандартное гнездо типа РП-2, РП-4 или фирменный коннектор.

Для защиты от помех видеокабель помещается в экранную оплетку, которая соединяется с массой внутри видеоконтроллера и автомагнитолы.

При распайке тюльпана сигнальный провод соединяется с центральным штырьком, а наружный проводник — с боковым контактом коннектора.

На 4 провода

Существуют 2 варианта распиновки автомобильной видеокамеры на 4 провода. В первом случае общий вывод видеосигнала и минус питания аппаратного обеспечения разнесены по отдельным клеммам. Это защищает от различных паразитных наводок и повышает надежность питания.

Другой вариант подключения видеокамеры с разъемом на 4 контакта предусматривает управление питанием с выключателя фонарей заднего хода. Благодаря этому камера выключается или работает в дежурном режиме, пока не будет включен задний ход, чтобы избежать бесполезного расхода энергии и быстрого выхода из строя аксессуара, нерассчитанного на продолжительный режим работы. Питание на pin 4 в этом случае подается напрямую от аккумулятора, поскольку работа устройства управляется сигналом, подаваемым на 3 контакт.

На 5 проводов

Распиновка на 5 пинов (контактов) применяется, если необходимо задействовать дополнительные возможности камеры. Один из распространенных вариантов распиновки на 5 контактов предусматривает наличие дополнительного активационного провода, подсоединяемого к автомобильному мультимедийному устройству или монитору. Эта конфигурация характерна для некоторых камер, произведенных в Китае.

На пятый контакт может подаваться напряжение для включения или отключения графической разметки в режиме парктроника, переключения режима зеркального отражения изображения и управления другими сервисными функциями. Автомобильная магнитола должна их поддерживать.

На 6 проводов

Этот тип распиновки отличается тем, что все минусовые провода выведены отдельно от сигнальных по следующей схеме:

Распиновка с подсветкой

Задействование подсветки на видеокамере заднего вида для автомобиля возможно при использовании распиновки на 5 или 6 проводов. Они подключаются к лампам освещения номерного знака с соблюдением полярности. Плюсовой шнур подсветки нередко имеет белый цвет. Таким образом, инфракрасные светодиоды камеры заднего вида включаются и выключаются вместе с габаритными огнями.

Распиновка камеры заднего вида

Камера заднего вида – прекрасный прибор для контроля за пространством позади автомобиля при движении задним ходом и парковке.

В большинстве своем современные автомобили имеют в своем составе парктроники. Но они имеют недостатки – не всегда могут обнаружить длинный тонкий предмет – арматуру, например. Бывает, у них просто отказывают датчики – или механическое повреждение, или обрыв провода. Результат известный – правка или замена бампера. С камерой такого не случится, да и визуальная картина даёт гораздо больше, чем сигналы с парктроника.

Выбор сейчас обширный, на любой вкус. И легко можно найти подходящий вариант в нашем каталоге: https://electro-kot.ru/elektronika-dlya-avto/kamery-zadnego-vida/

При выборе руководствуйтесь принципом необходимой достаточности – за бесполезные излишки переплачивать совершенно ни к чему. Это касается качества картинки, количества кадров в минуту, угла обзора и т. п. Нужно выбирать среднюю по характеристикам, желательно с установкой в номерной знак – у неё наиболее хороший обзор пространства снизу, удобное крепление, отверстие под кабели закрыто номерным знаком, и обязательно с инфракрасной подсветкой. Световой день в России короток, а света фонарей заднего хода в темное время суток может быть недостаточно. У некоторых автомобилей задние фонари (а то и вообще один фонарь) носят только предупреждающую функцию, а не осветительную.

Распиновка проводов может быть от 3 до 6. В этой статье не будем останавливаться на различных типах устройств, рассмотрим только подключение приборов с распиновкой на 4 и 5 проводов, то есть на 5 пин (pin) и 4 пин (pin).

Распиновка камеры заднего вида

Если на выбранном вами устройстве 5 выходящих проводов, то возможные варианты смотрите на схемах 1 и 2. Различие только в наличии или отсутствии разъёмов на выходе камеры.

Рассмотрим, как и куда их подключать.

Дело в том, что при работе инфракрасной подсветки изображение становится черно-белым. По логике, её надо бы подключать вместе с камерой – экономия ресурса светодиодов, но тогда цветной картинки у вас никогда не будет. Другой способ – подключить подсветку к габаритным огням – днём картинка будет цветной, в сумерки – черно-белой. Но тогда подсветка в темное время суток будет включена всегда, ресурс светодиодов тратится понапрасну. А у автомобилей, где нет ходовых огней, приходится всегда включать ближний свет (а стало быть и габаритные огни) и смысл подключать подсветку к габаритным огням вообще отсутствует – только к лампе заднего хода.

Вариант распиновки камеры с переключателем 2, который может менять зеркальность и включать и отключать разметку.

При таком устройстве питание подаётся при включении зажигания, а включение происходит от фонарей заднего хода.

Распиновка камеры заднего вида

Приборы на 4 пин изготавливаются с коротким кабелем и разъёмом (разъёмами) на выходе. Это в какой-то мере облегчает монтаж и проводку кабелей, позволяет выбрать нужную длину удлинителя, чтобы исключить самодельное наращивание. Хорошо пользуются спросом у водителей грузовиков из-за длинного кабеля-удлинителя, хорошей герметичности разъёма.

Как видим из картинки выше, такой прибор состоит из двух частей – собственно камеры с коротким кабелем с разъёмом на конце, и кабеля – удлинителя к ней. Недалеко от разъёма кабель – удлинитель имеет ответвление на два провода – красный и черный, которые надо подключить, соответственно, на + и массу фонарей заднего хода.

А сам кабель протягивать дальше до магнитолы или монитора со входом под разъём Ø2,5 мм. Перед покупкой такого устройства необходимо выяснить, какой разъём стоит у монитора.

Немного другая – камера заднего вида типа SeeMore – универсальная с подсветкой на кронштейне и CMOS матрицей: изображение 3 и 4.

Кабель от неё уходит с двумя разъёмами на конце – один – также на удлинитель под лампы заднего хода, второй – с «тюльпаном» – на удлинитель на монитор.

Надеемся нам удалось доступно рассказать о разной распиновке и вам не придётся обращаться за помощью для подключения к недешевым «спецам».

Благодаря такому устройству, как камера заднего вида (КЗВ), водитель сможет знать, как припарковаться и какие препятствия могут ему в этом помешать. Таким девайсом сегодня никого не удивишь, в последнее время все больше автолюбителей оборудуют машины КЗВ. Из этого материала сможете узнать, как производится подключение камеры заднего вида к магнитоле автомобиля и что необходимо знать о выборе устройств.

• Критерии выбора
• Как определить место установки камеры?
• Установка от А до Я
• Видео «Пример подключения КЗВ к магнитоле автомобиля в Cherry Tiggo»

Если решили приобрести камеру заднего вида, то можете столкнуться с большим ассортиментом устройств на рынке. Производством КЗВ занимаются многие бренды, в результате продукция различается не только по производителям и стоимости, но и по функционалу, а также комплектации. В соответствии с предпочтениями и возможностями, можно приобрести полный комплект девайса (камера с дисплеем), либо подключить систему к магнитоле Pioneer или другой.

Общие критерии выбора устройства:

1. Тип. КЗВ может быть как проводной, так и беспроводной. В последнем случае необходимо организовать точку доступа Wi-Fi в авто.
2. Угол обзора — параметр во многом определяет качество охвата изображения. Оптимально выбирать устройства с углом охвата от 120 до 170 градусов.
3. Качество изображения, от этого зависит многое.
4. Корпус устройства. Важно, чтобы он был крепким.

Как определить место установки камеры?

Перед тем, как подключить камеру, необходимо выбрать место для монтажа устройства. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер. Такое место монтажа не испортит внешний дизайн транспортного средства, это — оптимальный вариант в плане высоты — на монитор будет выводиться необходимое изображение.

https://youtube.com/watch?v=sTc-ckrHADI%3Frel%3D0

В зависимости от вида, КЗВ может быть вмонтирована вместо подсветки номерного знака, при этом девайс оснащается опцией подсветки. Но ее качество значительно хуже. Основной критерий, на который следует опираться при выборе места монтажа системы — как сильно камера будет загрязняться. На многих транспортных средствах из-за особенностей аэродинамики задняя часть бампера в непогоду может покрываться грязью.

Установка от А до Я

Как должна устанавливаться и подключаться КЗВ? Если хотите, чтобы магнитола с камерой заднего вида проработала долго, соблюдайте рекомендации, указанные ниже. Для установки потребуется схема, которая должна идти в комплекте.

1. Помните, что все работы, связанные с электрикой, осуществляются при обесточенной бортовой сети. Поэтому необходимо отключить АКБ.
2. Сначала производится монтаж камеры, в частности — глазка, в зависимости от конструктивных особенностей авто для этого элемента может быть предусмотрено место. Если оно есть, то необходимо только демонтировать заглушку и произвести монтаж глазка туда. Если места нет, то нужно  просверлить отверстие в бампере и зафиксировать в нем глазок при помощи силикона или клея.
3. Затем укладывается проводка от устройства в багажный отсек, отрицательный вывод следует подключить к массе авто, для этого можно использовать обычный болтик. Положительный вывод подключается к проводу оптики, включающейся при активации задней передачи.

Подключение к магнитоле

1. Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Проследите, чтобы кабель не перегибался и на него не воздействовали движущиеся части кузова, в противном случае в скором времени его придется менять. Если не хватило длины провода для укладки, можно попробовать увеличить его размер при помощи аналогичного кабеля.
2. Затем провод нужно подключить к аудиосистеме, для этого необходимо ознакомиться с инструкцией к магнитоле. Принцип подключения практически во всех системах идентичный. Конец желтого провода, так называемого тюльпана, необходимо подключить к разъему Video In.
3. Если используете беспроводной вариант камеры, то принцип соединения системы будет идентичным. Вместо одного конца провода в разъем Video In необходимо установить специальный датчик, который в комплекте к КЗВ. Собственно, когда эти действия будут выполнены, процедуру монтажа КЗВ можно считать оконченной. Но перед тем, как собрать обивку салона и подготовить авто к эксплуатации, необходимо произвести диагностику работоспособности системы.

https://youtube.com/watch?v=KrZMMojS0u0%3Frel%3D0

Проверка и настройка камеры

Чтобы убедиться в том, насколько правильно все сделали и что КЗВ вида работает в нормальном режиме, необходимо проверить работоспособность устройства. Для этого подключите аккумулятор, заведите двигатель автомобиля и включите заднюю скорость. В этот момент на дисплее магнитолы должна появиться картинка — если это так, то все установили и подключили правильно.

Если изображение отсутствует либо плохо отображается на дисплее, необходимо выполнить следующее:

1. Зайдите в меню автомагнитолы и выберите пункт «Настройки» или «Settings».
2. Затем перейдите в подменю «Камеры» либо «Cameras», в зависимости от того, русифицирована аудиосистема или нет.
3. Затем в имеющемся списке необходимо найти свою камеру.
4. При помощи настроек произведите регулировку фокуса и других настроек глазка КЗВ.

Выполнив эти действия, сможете настроить систему под свои потребности.

Что касается стоимости, то большинство зависит от производителя. КЗВ могут быть проводными и беспроводными, от этого также много зависит. Цена назначается не только за бренд и тип, но и за функциональные особенности, а также качество исполнения устройства. В среднем стоимость КЗВ на рынке такова:

Видео «Пример подключения КЗВ к магнитоле автомобиля в Cherry Tiggo»

https://youtube.com/watch?v=Ei2ZK-ni4wM%3Frel%3D0

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Схема подключения камеры заднего вида

Количество автомобилей на дорогах растет в геометрической прогрессии. Мест на парковках становится все меньше. Вместе с этим производители увеличивают габариты легковых машин, тем самым уменьшая их возможности маневрирования на парковке. Это приводит к аварийным ситуациям при движении задним ходом. Решить данную проблему поможет установка камеры заднего вида на автомобиль.

Для чего нужна камера

Автодизайнеры нередко в угоду внешнему виду машины жертвуют обзорностью. Особенно это касается зеркал заднего вида. У каждого авто есть своя “мертвая зона” — место, в котором видимость ограничена или отсутствует. Кроме того, небольшие препятствия в виде бордюров, натянутых цепочек, фаркопов других машин невозможно заметить при движении задом даже в зеркалах с хорошим обзором.

Решение было найдено в виде установки парктроников — устройств, работающих по принципу сонара. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия. Однако не всем подходит подобный метод. Несмотря на свою действенность, он недостаточно информативен.

Визуальная информация, предоставляемая автомобильной камерой, более содержательна. Глядя в монитор, можно понять местоположение машины относительно других объектов. Если говорить о штатных камерах заднего вида, то они кроме положения показывают габариты машины на экране и корректируют их относительно поворота рулевого колеса. То есть, двигаясь задним ходом, водитель видит, как будет проходить автомобиль между препятствиями, если он начнет маневрировать.

Как выбрать камеру

Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся. Дело в специфических условиях эксплуатации:

1. Камера должна показывать изображение при минимальной освещенности.
2. Устойчивость к высокой влажности и низким температурам.
3. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально.
4. Камера заднего вида должна иметь инструмент, позволяющий определять расстояние до объектов. В роли такого инструмента выступают рамка или направляющие линии, обозначающие габариты машины.
5. Камера устанавливается на бампере или монтируется в номерной знак. Поэтому она должна иметь соответствующее крепление.

Устройство должно соответствовать стандартным схемам подключения камер заднего вида. Схемы могут отличаться в зависимости от того, на какое устройство выводится изображение: монитор, 2 din магнитола, видеорегистратор.

Неплохо, если камера будет иметь инфракрасную подсветку. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Какую матрицу выбрать

В камерах заднего вида присутствуют матрицы двух разновидностей: CCD или CMOS. Каждая из них имеет как преимущества, так и недостатки. Например, CCD лучше воспринимает в темноте, тогда как CMOS имеет лучшее быстродействие и более низкую стоимость. Почти все современные фотоаппараты имеют матрицу CMOS.

Какие бывают способы установки камер

Есть несколько стандартных мест, где возможна установка камеры заднего вида на автомобиль. Выбор места зависит от разных факторов:

1. Тип кузова автомобиля. Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Поэтому в данном случае чем выше установлена камера, тем лучше.
2. Возможность подключения штатной камеры заднего вида. Для монтажа предусмотрено устройство, заменяющее стандартное освещение заднего номера. Однако подобные камеры продаются не для каждой модели автомобиля.
3. Универсальный крепеж. Он позволяет устанавливать приспособление на любую плоскость.
4. Установка камеры в табличку под номерной знак. Подобный способ хорошо себя зарекомендовал в случаях, когда место, на которое установлен номер, не забрасывается грязью при движении.

Бывают вовсе специфические способы установки из разряда тюнинга. Например, вынимается личинка замка багажника, а на ее место устанавливается камера. Функцию запирания замка в этом случае берет на себя электрический привод.

Какие бывают устройства вывода изображения

Некоторые устройства, используемые в автомобиле, уже имеют возможность вывода изображения. Это может быть магнитола 2 DIN с камерой заднего вида или видеорегистратор. Требования к этим устройствам простые: они должны иметь видеовход с функцией приема видеосигнала стандартов NTSC или PAL.

Также существуют салонные зеркала со встроенным монитором, на который можно выводить изображение с видеокамеры.

Минусом является мелкая картинка. Передача изображения с камеры заднего вида на регистратор также имеет этот недостаток.

Разрешающая способность видеокамеры

Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением 628 х 582 пикселей. Это связано с двумя причинами:

1. Матрица камеры формирует изображение, процессор преобразует его в цифровой сигнал.
2. После передачи сигнала принимающее устройство кодирует его в аналоговый сигнал телевизионного цветного формата. Стандарты PAL, NTSC изначально ограничены низким разрешением.

Теоретически существует возможность передавать на принимающее устройство видеосигнал в цифровом виде. Но в этом случае автомагнитолы, видеорегистраторы, автомониторы должны будут иметь встроенный компьютер для обработки видео, что значительно увеличит цену устройства.

Установка двух камер

Некоторые автолюбители не понимают, сколько места занимает их машина в пространстве. Им трудно не только парковаться задним ходом, но и передним. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Только одна из них будет монтироваться в передний бампер. В этом случае изменится схема подключения камеры заднего вида.

Схема дополнительно будет иметь пятиконтактное реле, которое будет переключать подачу сигнала с одной камеры на другую.

Когда машина движется вперед, реле будет подавать видеосигнал с передней камеры на монитор. В случае движения задним ходом питание с сигнальной лампы заднего хода подается на реле, и оно переключается. Затем видеосигнал начинает поступать с задней камеры.

Кроме этого, есть мониторы, имеющие два видеовхода. Такие устройства предназначены для подключения двух видеокамер и способны переключаться между ними. Здесь главное — не перепутать входы. К белому подключается фронтальная камера, постоянно транслирующая изображение. К желтому подключается задняя камера, срабатывающая при включении задней передачи. В этот момент монитор переключает изображение с передней на заднюю камеру.

Если в наличии только одна видеокамера, то нет разницы, в какой разъем она подключена.

Еще один важный момент: при подключении фронтальной камеры функцию зеркального отражения нужно отключить.

Какие материалы и инструменты понадобятся для установки

Чтобы выяснить, какие инструменты понадобятся, нужно определить объем работы. Если устанавливается беспроводная камера, которая подключается к салонному зеркалу, то инструменты нужны лишь для того, чтобы установить камеру в бампер или в номерную табличку. Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения.

Если происходит подключение камеры заднего вида к китайской магнитоле, то нужно выяснить, с каким стандартом видео она умеет работать. Может случиться, что она работает с PAL, тогда как камера передает изображение NTSC. В этом случае придется либо менять магнитолу, либо дополнительно подключать монитор.

Для проводного соединения нужно будет частично разбирать салон и багажник. Поэтому нужны будут отвертки нескольких видов, специальные лопатки — клипсосъемники. Провода, клеммы, разъемы должны идти в наборе с камерой. Также в комплекте должна быть инструкция и схема подключения камеры заднего вида к схеме устройства вывода изображения. Кроме этого, нужны будут: изолента, пассатижи, кусачки, термоусадочная трубка, паяльник и припой.

Классическое подключение камеры

Подключение китайских магнитол к камере заднего вида происходит простым способом, не требующим специфических знаний. Питание для работы камеры идет от плюсового провода фонаря заднего хода. Минус можно взять от любого удобного места. Поэтому когда включается задняя передача и загорается фонарь заднего хода, автоматически начинает работать камера. И также она выключается в момент отключения задней передачи.

В данном подключении есть один нюанс. Некоторые магнитолы и мониторы с диагональю от 7 дюймов и выше имеют другую схему подключения камеры заднего вида. Схема, кроме стандартных разъемов, включает в себя дополнительно провод возбуждения. Если шнур камеры не имеет его, а характеристики магнитолы или монитора требуют, то шнур возбуждения делается путем подключения провода одной стороной к плюсу фонаря заднего хода, а другой стороной к проводу reverse на магнитоле.

Провод возбуждения выполняет функцию включения. Даже если монитор или автомагнитола 2 din с камерой заднего вида имеют постоянное подключение к плюсовому проводу, они остаются в неактивном состоянии, пока по шнуру возбуждения не будет подан сигнал.

Подключение камеры заднего хода к планшету

Множество водителей используют в качестве навигаторов смартфоны и планшеты. В связи с этим возникает вопрос: можно ли на планшет выводить изображение с камеры заднего вида на «Андроид»?

Использование планшета в качестве монитора для камеры — довольно специфическая задача. Ведь у планшета нет стандартного разъема video in.

Несколько лет назад появились устройства, позволяющие захватывать и преобразовывать аналоговый видеосигнал. Это приспособление называется EasyCAP. Оно имеет размеры флешки и присоединяется к USB-порту планшета или смартфона.

Нужно оговориться, что EasyCAP работает с планшетами, имеющими процессоры Snapdragon, Tegra, Allwinner/BoxChip. И не работает на устройствах с процессорами MTK.

Программное обеспечение EasyCAP постоянно обновляется. Для своей работы приспособление требует наличие Android 6.1 и выше.

После установки камеры заднего вида существенно упрощается процесс парковки автомобиля, особенно если у него большие габариты. Сама установка не несет в себе сложностей: достаточно иметь четкую инструкцию по подключению и небольшой опыт обращения с техникой. Но если нет уверенности в правильности самостоятельной установки, всегда найдутся специалисты, готовые помочь справиться с этой задачей.

Автомобильный видео кабель RCA-4PIN для парковки заднего вида камеры подключения монитора автомобиля DVD триггерный кабель

1) Мы используем Alipay, zapadnoe soedinenie, TT. Если вы хотите приобрести товар, пожалуйста, свяжитесь с нами.3) Если вы хотите заказать товар с аукциона, пожалуйста, подождите


1. обычно это занимает от 15 до 35 дней, чтобы увидеть цену поставить деталь к вам. Информация о товаре, информация о товаре
2. Ваши-загадки будут.
3. Мы работаем с клиентами и заказами. Ваш заказ адрис должен совпадать с адресом для детей.

4. Если вы хотите заказать одежду, пожалуйста, свяжитесь с нами.
5. ВРЕМЯ перехода обслуживания обеспечено несущей и исключает выходные и праздничные дни. Если вы хотите купить товар, пожалуйста, свяжитесь с нами.

1. 7 дней, 7 дней, 30 дней, 30 дней Если этот пункт в вашем распоряжении более 7 дней, считается, использовались и мы не будем выдавать вам возврата или замены. Там никакие исключения! Если вы хотите купить товар, пожалуйста, свяжитесь с нами, и мы сделаем все возможное, чтобы помочь вам.3. Мы дадим вам полный возврат получения элемента в первоначальное состояние и уяснения о состоянии товаров и аксессуаров включены, пожалуйста, свяжитесь с продавцом и Aliexpress Если вы хотите заказать товар, пожалуйста, свяжитесь с нами.

4. Мы будем обмениваться все стоимость доставки, если продукт (ы) является (являются) не афишируется.

Гарантия
1. 12 месяцев гарантии производителя товаров (за исключением товаров) Аксесуары с 3-месячным товаром.
2. дефектные элементы должны быть зафиксированы и возвращены в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы можете выбрать цвет и цвет. Вы можете связаться с нами.
3. Вы можете выбрать Aliexpress!


Мы предлагаем вам товары для детей и детей на 100%! Обратная связь очень важна Мы просим Вас немедленно связаться с нами, прежде чем вы дать нам нейтральную или отрицательную обратную связь, так что мы можем удовлетворительно informea ваших проблем.

Информация о товаре, информация о товаре!

Вы можете купить товар в нашем магазине. Если вы хотите заказать товар, пожалуйста, обратите внимание на то, что товар и значительный.

Полная распродажа-полная распродажа:

Ввозные таможенные пошлины, налоги и сборы не включены в пункт цена или стоимость доставки. Эти обязанности ответственнОсть покупателей.
Пожалуйста, свяжитесь с нами, Пожалуйста, свяжитесь с нами

---

Распиновка разъема магнитолы по цветам проводов

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением.

Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

Распиновка ISO-разъема магнитолы

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка  разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

При подключении магнитолы используются стандартные схемы.

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

Стандартная европейская разводка выводов.

Alpine TDE-7823W: 1 – BAT+,

Во всех моделях используется стандартная европейская распиновка акустической системы.

Видео разбор распиновки автомагнитолы

https://youtube.com/watch?v=wgo1BK3l-eE%3Ffeature%3Doembed

https://youtube.com/watch?v=SOkgjjMT3nM%3Ffeature%3Doembed

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида – прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками – придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный – минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый – комплексный видео выход. Бывает ещё управление – белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный “тюльпан” – должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

1. Красный провод “+” на фонарь заднего хода.
2. Желтый провод “+” на тюльпан видео сигнала.
3. Остальные провода “-” на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку – работает передняя камера.
